Ověřování tlakoměrů na tlakové pumpě

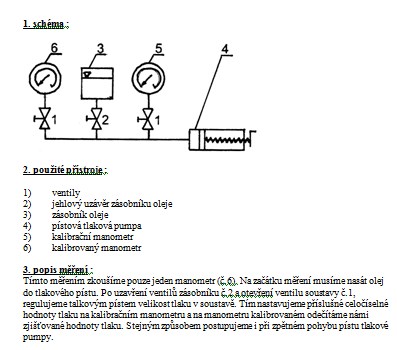

1. schéma :

2. použité přístroje :
1) ventily
2) jehlový uzávěr zásobníku oleje
3) zásobník oleje
4) pístová tlaková pumpa
5) kalibrační manometr
6) kalibrovaný manometr

3. popis měření :
Tímto měřením zkoušíme pouze jeden manometr (č.6). Na začátku měření musíme nasát olej do tlakového pístu. Po uzavření ventilů zásobníku č.2 a otevření ventilu soustavy č.1, regulujeme talkovým pístem velikost tlaku v soustavě. Tím nastavujeme příslušné celočíselné hodnoty tlaku na kalibračním manometru a na manometru kalibrovaném odečítáme námi zjišťované hodnoty tlaku. Stejným způsobem postupujeme i při zpětném pohybu pístu tlakové pumpy.
