Měření průtočného množství pomocí clony
Zadání:
Změřte průtočné množství vzduchu dodávaného odstředivým ventilátorem pomocí měřící clony umístěné na výtlaku.

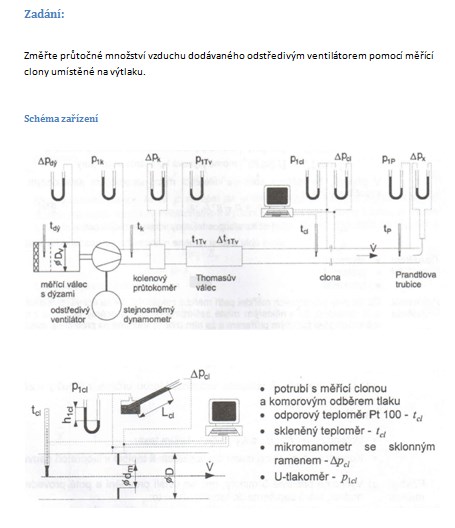

Schéma zařízení
Postup měření:
Jak naznačuje první schema, zdrojem stlačeného vzduchu je odstředivý ventilátor poháněny stejnosměrným dynamometrem. Průtočné množství regulujeme škrcením na sání - dýza č. 1až4.
1) Vyčkáme přibližně 3 minuty, než se ustálí proudění a poté provedeme odečet hodnot, které zapíšeme do tabulky.
a) na mikromanometru délka kapalinového sloupce Lcl odpovídající diferenčnímu tlaku pcl a sinus úhlu sklonu ramene mikromanometru scl
b) Na U - manometru výšku slouce kapaliny hcl
c) na rtuťovém teploměru teplota tcl
Zadání:
Změřte průtočné množství vzduchu dodávaného odstředivým ventilátorem pomocí měřící clony umístěné na výtlaku.
Schéma zařízení
Postup měření:
Jak naznačuje první schema, zdrojem stlačeného vzduchu je odstředivý ventilátor poháněny stejnosměrným dynamometrem. Průtočné množství regulujeme škrcením na sání - dýza č. 1až4.
1) Vyčkáme přibližně 3 minuty, než se ustálí proudění a poté provedeme odečet hodnot, které zapíšeme do tabulky.
a) na mikromanometru délka kapalinového sloupce Lcl odpovídající diferenčnímu tlaku pcl a sinus úhlu sklonu ramene mikromanometru scl
b) Na U - manometru výšku slouce kapaliny hcl
c) na rtuťovém teploměru teplota tcl
Klíčová slova:
zadání
schéma zařízení
měření
výpočtové vztahy
naměřené hodnoty
průtočné množství
clona
Obsah:
- Zadání:
Schéma zařízení
Postup měření:
Výpočtové vztahy:

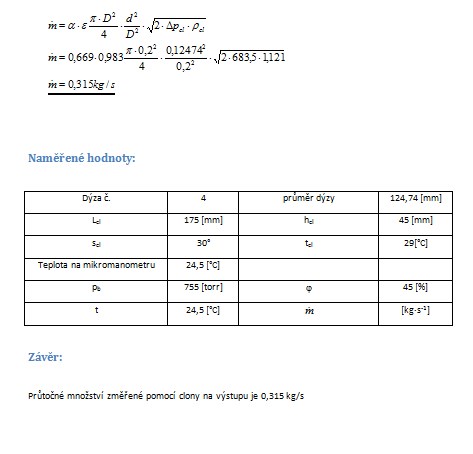

Naměřené hodnoty:
Závěr:
