Popis:
Zadání:

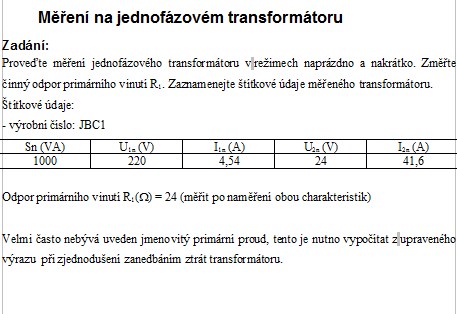

Proveďte měření jednofázového transformátoru v režimech naprázdno a nakrátko. Změřte činný odpor primárního vinutí R1. Zaznamenejte štítkové údaje měřeného transformátoru.
Štítkové údaje:
- výrobní číslo: JBC1
Odpor primárního vinutí R1() = 24 (měřit po naměření obou charakteristik)
Velmi často nebývá uveden jmenovitý primární proud, tento je nutno vypočítat z upraveného výrazu při zjednodušení zanedbáním ztrát transformátoru.
Klíčová slova:
transformátor
primární vinutí
primární proud
zapojení
impedance
Obsah:
- Zadání:
Štítkové údaje:
A) režim naprázdno:
B) režim nakrátko
C) vzorové charakteristiky naprázdno a nakrátko

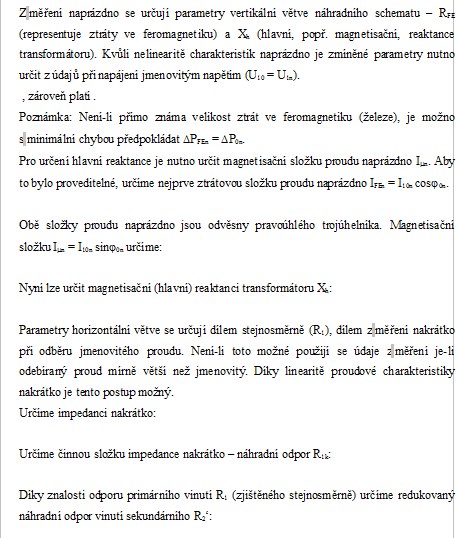

D) parametry náhradního schematu
