Kalibrace tlakoměrů na závažové pumpě - pístovém tlakoměru s přímým zatěžováním
«»
| Přípona .docx |
Typ měření |
Stažené 0 x |
| Velikost 0,6 MB |
Jazyk český |
ID projektu 12154 |
| Poslední úprava 28.05.2018 |
Zobrazeno 823 x |
Autor: royal.cut |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
6 Kreditů - kvalita:
79,0% -
Stáhni
- Přidej na srovnání
- Univerzita:Technická univerzita v Liberci
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:Technická měření
- Studijní obor:-
- Ročník:3. ročník
- Formát:MS Office Word (.docx)
- Rozsah A4:3 stran
Kalibrace tlakoměrů na závažové pumpě - pístovém tlakoměru s přímým zatěžováním
Zadání: Proveďte kalibraci deformačních tlakoměrů s Bourdonovou trubicí porovnáním s tlakem přímo nastaveným na pístovém tlakoměru.

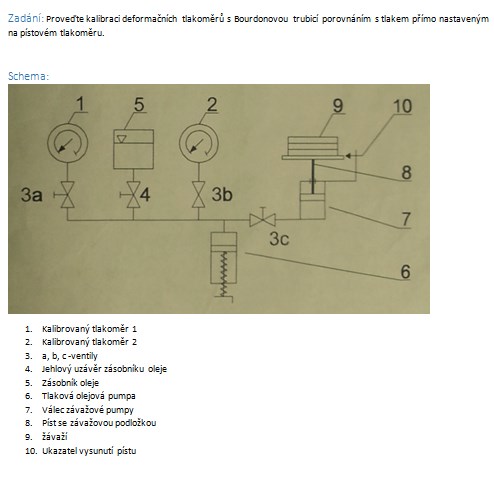

Schema:
1. Kalibrovaný tlakoměr 1
2. Kalibrovaný tlakoměr 2
3. a, b, c -ventily
4. Jehlový uzávěr zásobníku oleje
5. Zásobník oleje
6. Tlaková olejová pumpa
7. Válec závažové pumpy
8. Píst se závažovou podložkou
9. žávaží
10. Ukazatel vysunutí pístu
Zadání: Proveďte kalibraci deformačních tlakoměrů s Bourdonovou trubicí porovnáním s tlakem přímo nastaveným na pístovém tlakoměru.
Schema:
1. Kalibrovaný tlakoměr 1
2. Kalibrovaný tlakoměr 2
3. a, b, c -ventily
4. Jehlový uzávěr zásobníku oleje
5. Zásobník oleje
6. Tlaková olejová pumpa
7. Válec závažové pumpy
8. Píst se závažovou podložkou
9. žávaží
10. Ukazatel vysunutí pístu
Klíčová slova:
kalibrace
tlakoměr
technická měření
závažové pumpy
pístový tlakoměr
zátěž
Obsah:
- Zadání
Schema:

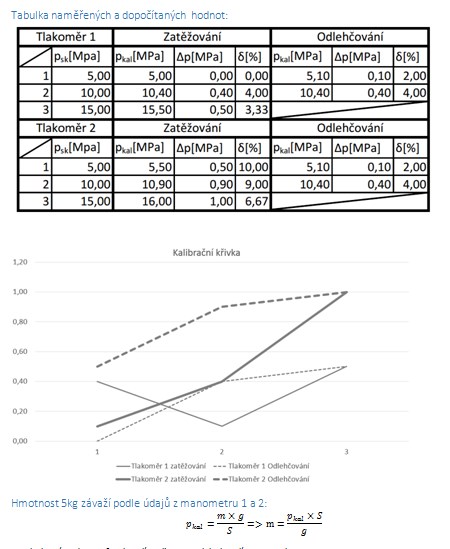

Tabulka naměřených a dopočítaných hodnot:
Hmotnost 5kg závaží podle údajů z manometru 1 a 2:
Závěr
