Měření na jednofázovém transformátoru
Zadání:

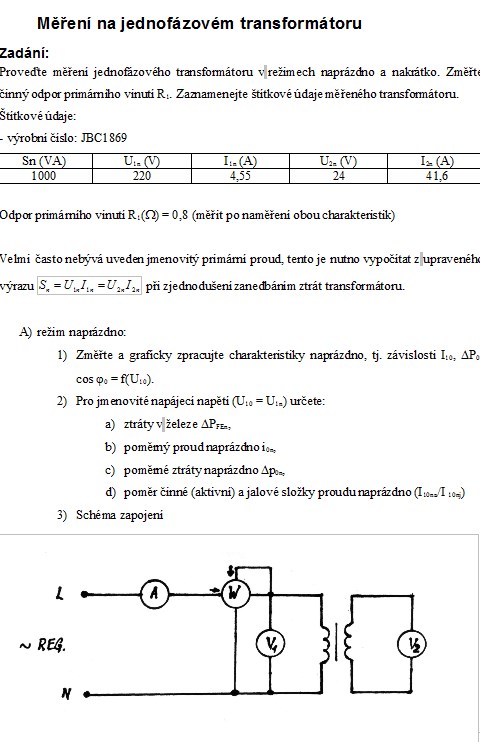

Proveďte měření jednofázového transformátoru v režimech naprázdno a nakrátko. Změřte činný odpor primárního vinutí R1. Zaznamenejte štítkové údaje měřeného transformátoru.
Štítkové údaje:
- výrobní číslo: JBC1869
Odpor primárního vinutí R1() = 0,8 (měřit po naměření obou charakteristik)
Velmi často nebývá uveden jmenovitý primární proud, tento je nutno vypočítat z upraveného výrazu při zjednodušení zanedbáním ztrát transformátoru.
A) režim naprázdno:
1) Změřte a graficky zpracujte charakteristiky naprázdno, tj. závislosti I10, P0, cos 0 = f(U10).
2) Pro jmenovité napájecí napětí (U10 = U1n) určete:
a) ztráty v železe PFEn,
b) poměrný proud naprázdno i0n,
c) poměrné ztráty naprázdno p0n,
d) poměr činné (aktivní) a jalové složky proudu naprázdno (I10na/I 10nj)
3) Schéma zapojení
Zadání:
Proveďte měření jednofázového transformátoru v režimech naprázdno a nakrátko. Změřte činný odpor primárního vinutí R1. Zaznamenejte štítkové údaje měřeného transformátoru.
Štítkové údaje:
- výrobní číslo: JBC1869
Odpor primárního vinutí R1() = 0,8 (měřit po naměření obou charakteristik)
Velmi často nebývá uveden jmenovitý primární proud, tento je nutno vypočítat z upraveného výrazu při zjednodušení zanedbáním ztrát transformátoru.
A) režim naprázdno:
1) Změřte a graficky zpracujte charakteristiky naprázdno, tj. závislosti I10, P0, cos 0 = f(U10).
2) Pro jmenovité napájecí napětí (U10 = U1n) určete:
a) ztráty v železe PFEn,
b) poměrný proud naprázdno i0n,
c) poměrné ztráty naprázdno p0n,
d) poměr činné (aktivní) a jalové složky proudu naprázdno (I10na/I 10nj)
3) Schéma zapojení
