Bipolární tranzistory

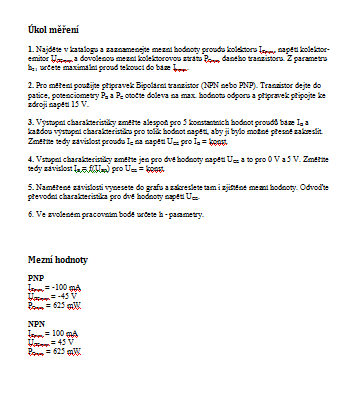

Úkol měření

1. Najděte v katalogu a zaznamenejte mezní hodnoty proudu kolektoru ICmax, napětí kolektor-emitor UCEmax a dovolenou mezní kolektorovou ztrátu PCmax daného tranzistoru. Z parametru h21 určete maximální proud tekoucí do báze Ibmax.

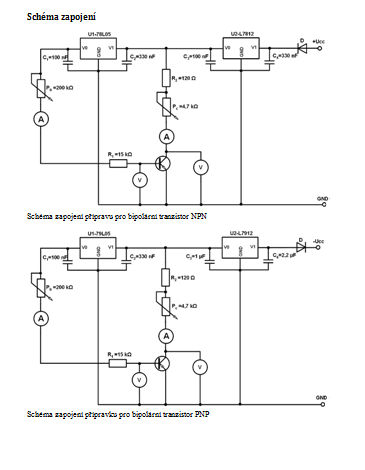

2. Pro měření použijte přípravek Bipolární tranzistor (NPN nebo PNP). Tranzistor dejte do patice, potenciometry PB a PC otočte doleva na max. hodnotu odporu a přípravek připojte ke zdroji napětí 15 V.

3. Výstupní charakteristiky změřte alespoň pro 5 konstantních hodnot proudů báze IB a každou výstupní charakteristiku pro tolik hodnot napětí, aby ji bylo možné přesně zakreslit. Změříte tedy závislost proudu IC na napětí UCE pro IB = konst.

4. Vstupní charakteristiky změřte jen pro dvě hodnoty napětí UCE a to pro 0 V a 5 V. Změříte tedy závislost IB = f(UBE) pro UCE = konst.

5. Naměřené závislosti vynesete do grafu a zakreslete tam i zjištěné mezní hodnoty. Odvoďte převodní charakteristika pro dvě hodnoty napětí UCE.

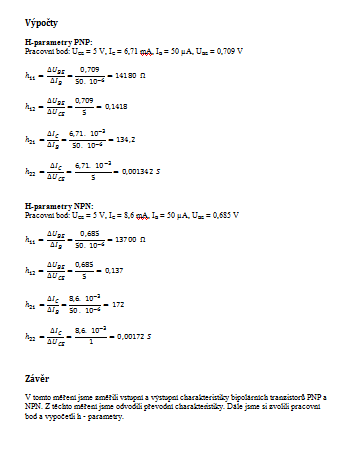

6. Ve zvoleném pracovním bodě určete h - parametry.



Mezní hodnoty

PNP
ICmax = -100 mA
UCEmax = -45 V
PCmax = 625 mW

NPN
ICmax = 100 mA
UCEmax = 45 V
PCmax = 625 mW
