Samozajišťovací mechanizmus pro přepravu betonových sloupů - Self-locking mechanism for transport concrete pillar
«»
| Přípona .rar |
Typ bakalářská práce |
Stažené 0 x |
| Velikost 3,0 MB |
Jazyk český |
ID projektu 4098 |
| Poslední úprava 02.09.2014 |
Zobrazeno 1 559 x |
Autor: modrehory |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
18 Kreditů - kvalita:
92,3% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoké učení technické v Brně
- Fakulta:Fakulta strojního inženýrství
- Kategorie:Technika » Doprava a spoje
- Předmět:-
- Studijní obor:-
- Ročník:3. ročník
- Formát:Archiv souborů (.rar)
- Rozsah A4:38 stran
1 Úvod

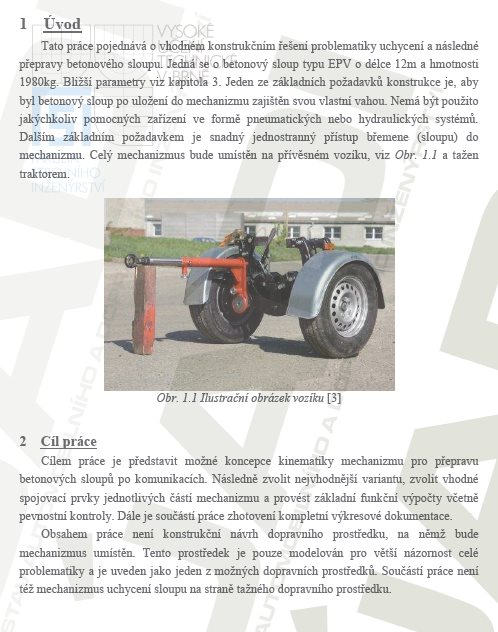

Tato práce pojednává o vhodném konstrukčním řešení problematiky uchycení a následné přepravy betonového sloupu. Jedná se o betonový sloup typu EPV o délce 12m a hmotnosti 1980kg. Bližší parametry viz kapitola 3. Jeden ze základních požadavků konstrukce je, aby byl betonový sloup po uložení do mechanizmu zajištěn svou vlastní vahou. Nemá být použito jakýchkoliv pomocných zařízení ve formě pneumatických nebo hydraulických systémů. Dalším základním požadavkem je snadný jednostranný přístup břemene (sloupu) do mechanizmu. Celý mechanizmus bude umístěn na přívěsném vozíku, viz Obr. 1.1 a tažen traktorem.
2 Cíl práce
Cílem práce je představit možné koncepce kinematiky mechanizmu pro přepravu betonových sloupů po komunikacích. Následně zvolit nejvhodnější variantu, zvolit vhodné spojovací prvky jednotlivých částí mechanizmu a provést základní funkční výpočty včetně pevnostní kontroly. Dále je součástí práce zhotovení kompletní výkresové dokumentace. Obsahem práce není konstrukční návrh dopravního prostředku, na němž bude mechanizmus umístěn. Tento prostředek je pouze modelován pro větší názornost celé problematiky a je uveden jako jeden z možných dopravních prostředků. Součástí práce není též mechanizmus uchycení sloupu na straně tažného dopravního prostředku
Tato práce pojednává o vhodném konstrukčním řešení problematiky uchycení a následné přepravy betonového sloupu. Jedná se o betonový sloup typu EPV o délce 12m a hmotnosti 1980kg. Bližší parametry viz kapitola 3. Jeden ze základních požadavků konstrukce je, aby byl betonový sloup po uložení do mechanizmu zajištěn svou vlastní vahou. Nemá být použito jakýchkoliv pomocných zařízení ve formě pneumatických nebo hydraulických systémů. Dalším základním požadavkem je snadný jednostranný přístup břemene (sloupu) do mechanizmu. Celý mechanizmus bude umístěn na přívěsném vozíku, viz Obr. 1.1 a tažen traktorem.
2 Cíl práce
Cílem práce je představit možné koncepce kinematiky mechanizmu pro přepravu betonových sloupů po komunikacích. Následně zvolit nejvhodnější variantu, zvolit vhodné spojovací prvky jednotlivých částí mechanizmu a provést základní funkční výpočty včetně pevnostní kontroly. Dále je součástí práce zhotovení kompletní výkresové dokumentace. Obsahem práce není konstrukční návrh dopravního prostředku, na němž bude mechanizmus umístěn. Tento prostředek je pouze modelován pro větší názornost celé problematiky a je uveden jako jeden z možných dopravních prostředků. Součástí práce není též mechanizmus uchycení sloupu na straně tažného dopravního prostředku
Klíčová slova:
mechanizmus
konstrukce
kinematika
moment
ohyb
otlačení
styčná plocha
Obsah:
- 1 Úvod -8-
2 Cíl práce -8-
3 Přeprava materiálu a jeho charakter -9-
4 Konstrukční varianty -11-
5 Hodnocení variant -11-
6 Kinematické schéma mechanizmu -12-
7 Silový rozbor mechanizmu -13-
7.1 Výpočet zatěžujících sil mechanizmu -13-
7.1.1 Výpočet reakčních sil bodu A -14-
7.1.2 Výpočet reakčních sil bodu B -14-
7.2.3 Výpočet reakčních sil bodu C -15-
7.2.4 Výpočet reakčních sil bodu D -15-
8 Výpočty čepů -15-
8.1 Kontrolní výpočet čepu A -16-
8.1.1 Maximální ohybový moment -16-
8.1.2 Dovolené ohybové napětí v čepu A -16-
8.1.3 Návrh průměru čepu A -17-
8.1.4 Kontrola čepu A na střih -17-
8.1.5 Kontrola podmínky HMH -17-
8.1.6 Kontrola čepu A na otlačení -18-
8.2 Kontrolní výpočet čepu B -18-
8.2.1 Maximální ohybový moment -19-
8.2.2 Dovolené ohybové napětí v čepu B -19-
8.2.3 Návrh průměru čepu B -19-
8.2.4 Kontrola čepu B na střih -19-
8.2.5 Kontrola podmínky HMH -20-
8.2.6 Kontrola čepu B na otlačení -20-
8.3 Kontrolní výpočet čepu C -21-
8.3.1 Maximální ohybový moment -21-
8.3.2 Dovolené ohybové napětí v čepu C -21-
8.3.3 Návrh průměru čepu C -21-
8.3.4 Kontrola čepu C na střih -22-
8.3.5 Kontrola podmínky HMH -22-
8.3.6 Kontrola čepu C na otlačení -23-
8.4 Kontrolní výpočet čepu D -23-
8.4.1 Maximální ohybový moment -24-
8.4.2 Dovolené ohybové napětí v čepu D -24-
8.4.3 Návrh průměru čepu D -24-
8.4.4 Kontrola čepu D na střih -24-
8.4.5 Kontrola podmínky HMH -25-
8.4.6 Kontrola čepu D na otlačení -25-

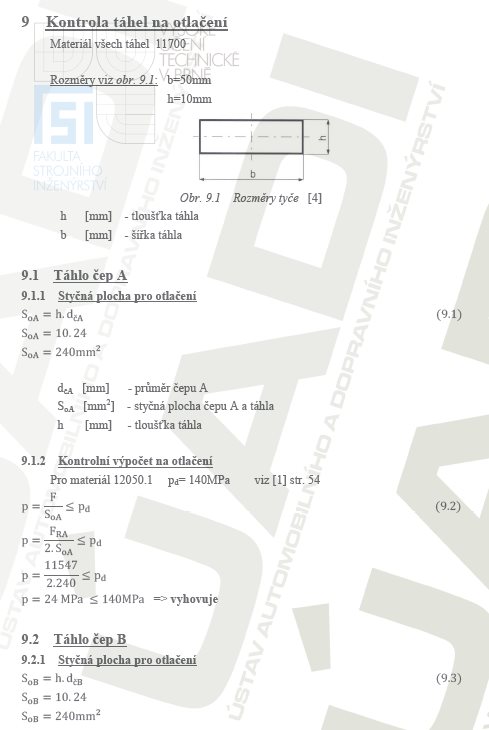

9 Kontrola táhel na otlačení -26-
9.1 Táhlo čep A -26-
9.1.1 Styčná plocha pro otlačení -26-
9.1.2 Kontrolní výpočet na otlačení -26-
9.2 Táhlo čep B -26-
9.2.1 Styčná plocha pro otlačení -26-
9.2.2 Kontrolní výpočet na otlačení -27-
9.3 Táhlo čep C -27-
9.3.1 Styčná plocha pro otlačení -27-
9.3.2 Kontrolní výpočet na otlačení -27-
9.4 Táhlo čep D -27-
9.4.1 Styčná plocha pro otlačení -27-
9.4.2 Kontrolní výpočet na otlačení -28-
10 Kontrola táhel na tah -28-
10.1 Táhlo čep A -28-
10.1.1 Výpočet plochy nebezpečného průřezu táhla -28-
10.1.2 Kontrolní výpočet na tah -28-
10.2. Táhlo čep B -29-
10.2.1 Výpočet plochy nebezpečného průřezu táhla -29-
10.2.2 Kontrolní výpočet na tah -29-
10.3 Táhlo čep C -29-
10.3.1 Výpočet plochy nebezpečného průřezu táhla -29-
10.3.2 Kontrolní výpočet na tah -29-
10.4 Táhlo čep D -30-
10.4.1 Výpočet plochy nebezpečného průřezu táhla -30-
10.4.2 Kontrolní výpočet na tah -30-
11 Kontrolní výpočet svaru -30-
11.1 Kontrola smykového napětí -30-
11.1.1 Dovolené napětí svaru -31-
11.1.2 Smykové napětí -31-
11.1.3 Bezpečnost svaru -31-
12 Návrh možného umístění mechanizmu -32-
13 Závěr -33-
14 Seznam použitých zdrojů -34-
15 Seznam použitých zkratek a symbolů -35-
16 Seznam výkresové dokumentace. -37-
