1 ÚVOD
1.1 Oběžný regálový zásobník

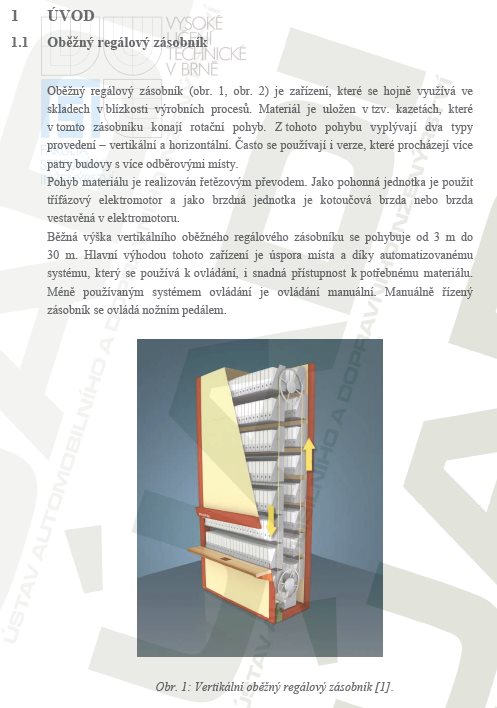

Oběžný regálový zásobník (obr. 1, obr. 2) je zařízení, které se hojně využívá ve skladech v blízkosti výrobních procesů. Materiál je uložen v tzv. kazetách, které v tomto zásobníku konají rotační pohyb. Z tohoto pohybu vyplývají dva typy provedení - vertikální a horizontální. Často se používají i verze, které procházejí více patry budovy s více odběrovými místy.
Pohyb materiálu je realizován řetězovým převodem. Jako pohonná jednotka je použit třífázový elektromotor a jako brzdná jednotka je kotoučová brzda nebo brzda vestavěná v elektromotoru.
Běžná výška vertikálního oběžného regálového zásobníku se pohybuje od 3 m do 30 m. Hlavní výhodou tohoto zařízení je úspora místa a díky automatizovanému systému, který se používá k ovládání, i snadná přístupnost k potřebnému materiálu. Méně používaným systémem ovládání je ovládání manuální. Manuálně řízený zásobník se ovládá nožním pedálem.
1.1 Oběžný regálový zásobník
Oběžný regálový zásobník (obr. 1, obr. 2) je zařízení, které se hojně využívá ve skladech v blízkosti výrobních procesů. Materiál je uložen v tzv. kazetách, které v tomto zásobníku konají rotační pohyb. Z tohoto pohybu vyplývají dva typy provedení - vertikální a horizontální. Často se používají i verze, které procházejí více patry budovy s více odběrovými místy.
Pohyb materiálu je realizován řetězovým převodem. Jako pohonná jednotka je použit třífázový elektromotor a jako brzdná jednotka je kotoučová brzda nebo brzda vestavěná v elektromotoru.
Běžná výška vertikálního oběžného regálového zásobníku se pohybuje od 3 m do 30 m. Hlavní výhodou tohoto zařízení je úspora místa a díky automatizovanému systému, který se používá k ovládání, i snadná přístupnost k potřebnému materiálu. Méně používaným systémem ovládání je ovládání manuální. Manuálně řízený zásobník se ovládá nožním pedálem.
Klíčová slova:
Oběžný regálový zásobník
hliníkový tyčový materiál
brzdná soustava
pohonná soustava
Obsah:
- Obsah -6-
1. Úvod -8-
1.1 Oběžný regálový zásobník -8-
2. Popis částí oběžného regálového zásobníku -11-
2.1 Nosný řetěz -11-
2.2 Pohon zásobníku -11-
2.3 Šneková převodovka -11-
3. Funkční výpočet -12-
3.1 Výpočet hmotnostních zatížení zásobníku -12-
3.1.1 Hmotnost nákladu v jedné kazetě -12-
3.1.2 Teoretická nosnost zásobníku -12-
3.2 Volba nosného řetězu a výpočet rozměrů řetězových kol -13-
3.2.1 Volba nosného řetězu -13-
3.2.2 Výpočet rozměrů řetězových kol pro nosný řetěz -14-
3.2.3 Otáčky řetězky -16-
3.2.4 Základní rozměry zásobníku -16-
3.2.5 Počet článků řetězu -17-
3.3 Stanovení jednotlivých odporů proti pohybu -17-

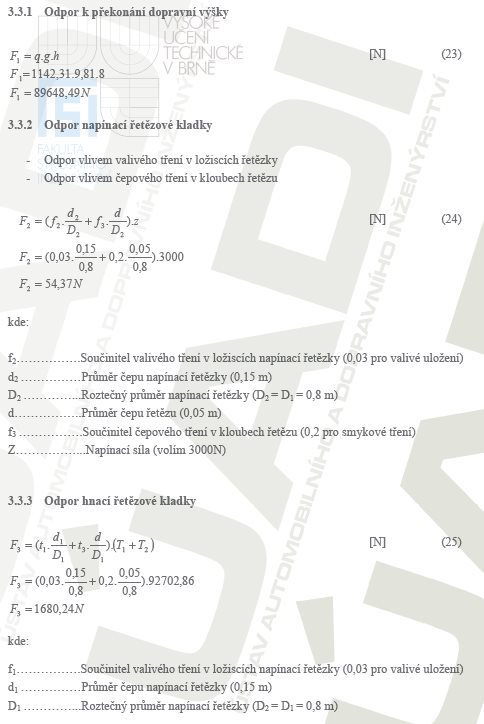

3.3.1 Odpor k překonání dopravní výšky -18-
3.3.2 Odpor napínací řetězové kladky -18-
3.3.3 Odpor hnací řetězové kladky -18-
3.4 Stanovení tahu v řetězech -19-
3.5 Stanovení obvodové síly hnacích řetězových kol a výkonu motoru -20-
3.5.1 Obvodová síla -20-
3.5.2 Výkon hnacího elektromotoru -20-
3.6 Pevnostní kontrola tažných orgánů dle čsn 01 4809 -21-
3.7 Návrh pohonu -22-
3.7.1 Výpočet řetězového převodu -24-
3.7.2 Určení rozměrů pastorku -25-
3.7.3 Určení rozměrů řetězového kola -28-

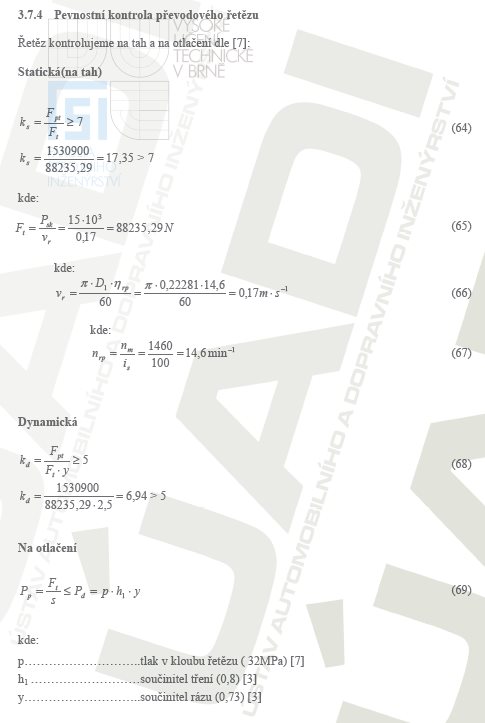

3.7.4 Pevnostní kontrola převodového řetězu -31-
3.8 Kontrola pohonu na rozběh -32-
4. Závěr -35-
5. Seznam použitých zdrojů -36-
6. Seznam použitých jednotek a symbolů -37-
7. Seznam příloh -39-
