Elektronické systémy používané v jeřábech - Electronic systems used in cranes
«»
| Přípona |
Typ bakalářská práce |
Stažené 1 x |
| Velikost 2,2 MB |
Jazyk český |
ID projektu 4125 |
| Poslední úprava 10.09.2014 |
Zobrazeno 1 358 x |
Autor: modrehory |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
16 Kreditů - kvalita:
92,3% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoké učení technické v Brně
- Fakulta:Fakulta strojního inženýrství
- Kategorie:Technika » Strojírenství
- Předmět:-
- Studijní obor:-
- Ročník:3. ročník
- Formát:PDF dokument (.pdf)
- Rozsah A4:31 stran
1 Úvod

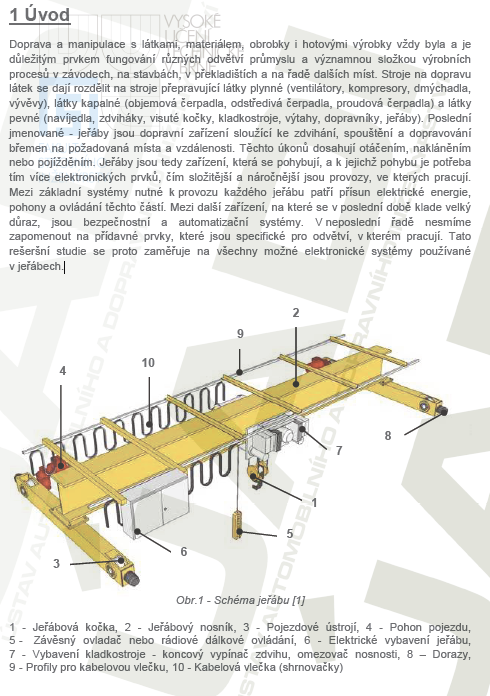

Doprava a manipulace s látkami, materiálem, obrobky i hotovými výrobky vždy byla a je důležitým prvkem fungování různých odvětví průmyslu a významnou složkou výrobních procesů v závodech, na stavbách, v překladištích a na řadě dalších míst. Stroje na dopravu látek se dají rozdělit na stroje přepravující látky plynné (ventilátory, kompresory, dmýchadla, vývěvy), látky kapalné (objemová čerpadla, odstředivá čerpadla, proudová čerpadla) a látky pevné (navíjedla, zdviháky, visuté kočky, kladkostroje, výtahy, dopravníky, jeřáby). Poslední jmenované - jeřáby jsou dopravní zařízení sloužící ke zdvihání, spouštění a dopravování břemen na požadovaná místa a vzdálenosti. Těchto úkonů dosahují otáčením, nakláněním nebo pojížděním. Jeřáby jsou tedy zařízení, která se pohybují, a k jejichž pohybu je potřeba tím více elektronických prvků, čím složitější a náročnější jsou provozy, ve kterých pracují. Mezi základní systémy nutné k provozu každého jeřábu patří přísun elektrické energie, pohony a ovládání těchto částí. Mezi další zařízení, na které se v poslední době klade velký důraz, jsou bezpečnostní a automatizační systémy. V neposlední řadě nesmíme zapomenout na přídavné prvky, které jsou specifické pro odvětví, v kterém pracují. Tato rešeršní studie se proto zaměřuje na všechny možné elektronické systémy používané v jeřábech.
Doprava a manipulace s látkami, materiálem, obrobky i hotovými výrobky vždy byla a je důležitým prvkem fungování různých odvětví průmyslu a významnou složkou výrobních procesů v závodech, na stavbách, v překladištích a na řadě dalších míst. Stroje na dopravu látek se dají rozdělit na stroje přepravující látky plynné (ventilátory, kompresory, dmýchadla, vývěvy), látky kapalné (objemová čerpadla, odstředivá čerpadla, proudová čerpadla) a látky pevné (navíjedla, zdviháky, visuté kočky, kladkostroje, výtahy, dopravníky, jeřáby). Poslední jmenované - jeřáby jsou dopravní zařízení sloužící ke zdvihání, spouštění a dopravování břemen na požadovaná místa a vzdálenosti. Těchto úkonů dosahují otáčením, nakláněním nebo pojížděním. Jeřáby jsou tedy zařízení, která se pohybují, a k jejichž pohybu je potřeba tím více elektronických prvků, čím složitější a náročnější jsou provozy, ve kterých pracují. Mezi základní systémy nutné k provozu každého jeřábu patří přísun elektrické energie, pohony a ovládání těchto částí. Mezi další zařízení, na které se v poslední době klade velký důraz, jsou bezpečnostní a automatizační systémy. V neposlední řadě nesmíme zapomenout na přídavné prvky, které jsou specifické pro odvětví, v kterém pracují. Tato rešeršní studie se proto zaměřuje na všechny možné elektronické systémy používané v jeřábech.
Klíčová slova:
jeřáb
elektronický systém
pohon
automatizace
magnety
energie
data
Obsah:
- Obsah -8-
Úvod -9-
1 Vedení energie a dat -10-
1.1 Kabelová vedení -10-
1.1.1 Trolejová vedení -10-
1.1.2 Energetické řetězy -11-
1.1.3 Kabelové vozíky -11-
1.1.4 Kabelové bubny -12-
1.1.5 Kroužkové sběrače -13-
1.2 Bezdrátové přenosy -14-
2 Pohony -14-
2.1 Pojezdový systém -14-
2.2 Jeřábová kočka -15-

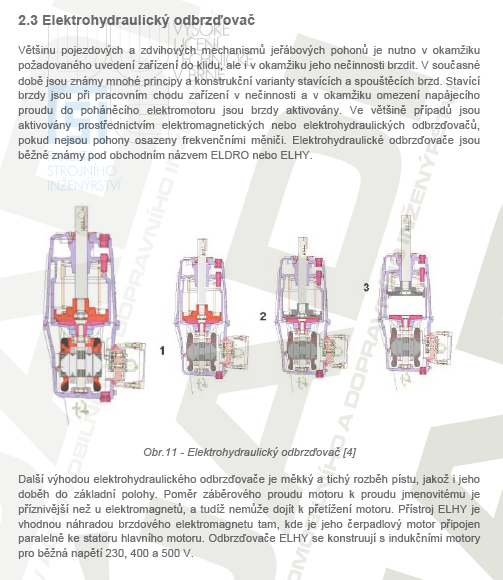

2.3 Elektrohydraulický odbrzďovač -16-
2.4 Frekvenční měniče -16-
3 Ovládání jeřábů -17-
3.1 Ovládání z kabiny -18-
3.2 Závěsný ovládací panel -18-
3.3 Bezdrátové ovládání -19-
4 Řízení jeřábové techniky -20-
4.1 Kontrolní systém jeřábu -20-
4.2 Systém stabilizace břemen proti kývání -21-
4.3 Systém vysouvání výložníku -22-
5 Bezpečnost při práci s jeřáby -22-
5.1 Antikolizní systém -22-
5.2 Systém ochrany jeřábu proti přetížení -24-
5.3 Ochranný systém jeřábu -25-
5.4 Indikátor přítomnosti vysokého napětí -26-
6 Automatizace provozů -26-
6.1 Systémy automatizace jeřábů -26-
7 Přídavné systémy -28-

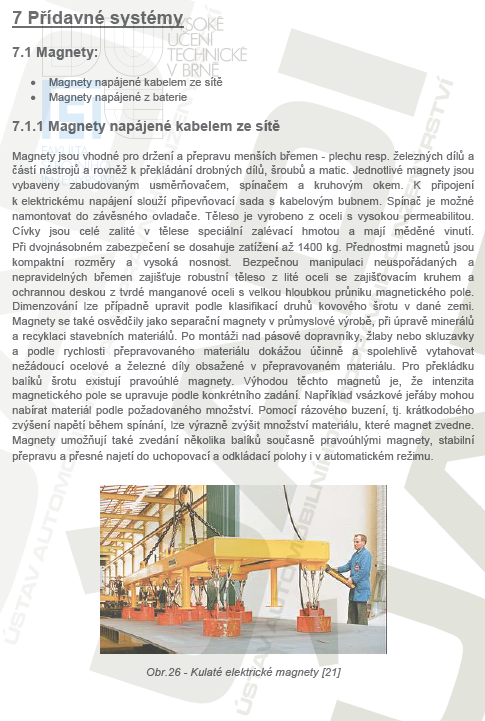

7.1 Magnety -28-
